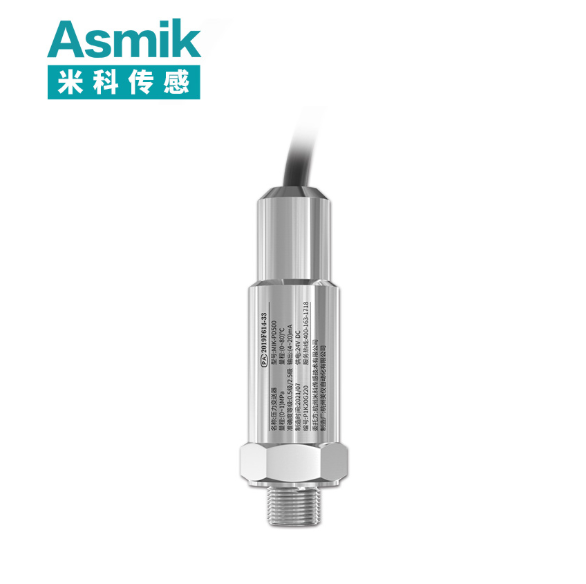

30MPa壓力變送器在工業監測中的關鍵技術與應用
- 字號 + -
在石油化工、航空航天、能源動力等高端工業領域，30MPa級別的壓力監測是保障系統安全運行的核心環節。壓力變送器作為將物理壓力轉換為標準信號的關鍵設備，其性能直接影響到工藝控制精度與設備可靠性。本文將從技術原理、選型要素、實踐應用及維護策略四個維度，系統解析30MPa壓力變送器的技術特性與行業應用，為相關領域從業者提供技術參考。
一、壓力變送器的核心技術原理與分類
1. 工作原理
壓力變送器通過敏感元件將壓力信號轉化為電信號，核心部件包括壓力傳感器、信號調理電路與輸出模塊。在30MPa高壓環境下，傳感器需承受極端應力，因此多采用擴散硅或濺射薄膜技術。擴散硅傳感器利用壓阻效應，當硅膜片受壓變形時，電阻值變化與壓力成線性關系；濺射薄膜傳感器則通過金屬薄膜沉積技術，在彈性基體上形成應變電阻，具有更強的抗過載能力。
2. 信號輸出類型
模擬輸出：4-20mA電流信號為主流，抗干擾能力強，適用于長距離傳輸。
數字輸出：采用HART、RS485或以太網協議，支持雙向通信與自診斷功能。
無線輸出：通過LoRa或NB-IoT技術實現無線傳輸，適用于移動設備或危險區域。
數字輸出：采用HART、RS485或以太網協議，支持雙向通信與自診斷功能。
無線輸出：通過LoRa或NB-IoT技術實現無線傳輸，適用于移動設備或危險區域。
3. 結構形式
法蘭安裝式：直接焊接或法蘭連接于管道，適用于高壓靜態測量。
螺紋連接式：通過NPT或G螺紋固定，便于小型設備集成。
隔爆型：外殼符合Ex d標準，適用于易燃易爆環境。
螺紋連接式：通過NPT或G螺紋固定，便于小型設備集成。
隔爆型：外殼符合Ex d標準，適用于易燃易爆環境。
二、30MPa壓力變送器的選型關鍵要素
1. 量程與過載保護
量程選擇：實際工作壓力應在量程的30%-70%之間，30MPa場景建議選用0-40MPa或0-50MPa量程，預留安全余量。
過載能力：需具備至少1.5倍量程的瞬時過載承受力，避免因壓力突變導致傳感器損壞。
過載能力：需具備至少1.5倍量程的瞬時過載承受力，避免因壓力突變導致傳感器損壞。
2. 介質兼容性
腐蝕性介質：接觸部分需采用哈氏合金、蒙乃爾合金或聚四氟乙烯涂層。
高粘度介質：選擇帶沖洗環的法蘭結構，防止介質堵塞引壓孔。
高溫介質：需配置散熱片或冷卻裝置，確保傳感器工作溫度不超過120℃。
高粘度介質：選擇帶沖洗環的法蘭結構，防止介質堵塞引壓孔。
高溫介質：需配置散熱片或冷卻裝置，確保傳感器工作溫度不超過120℃。
3. 環境適應性
溫度補償：高端型號內置溫度傳感器，通過算法修正溫度引起的零點漂移（典型值≤0.1%FS/10℃）。
振動與沖擊：符合IEC 60068-2-6標準，抗振動等級需達到20g（10-2000Hz）。
防護等級：戶外或潮濕環境需選擇IP67及以上等級。
振動與沖擊：符合IEC 60068-2-6標準，抗振動等級需達到20g（10-2000Hz）。
防護等級：戶外或潮濕環境需選擇IP67及以上等級。
4. 精度與長期穩定性
精度等級：工業級產品通常為0.1%FS-0.5%FS，30MPa高壓下需優先選擇0.25%FS以內型號。
長期穩定性：年漂移量應控制在0.1%FS以內，可通過定期校準（建議每12個月一次）維持性能。
長期穩定性：年漂移量應控制在0.1%FS以內，可通過定期校準（建議每12個月一次）維持性能。
三、30MPa壓力變送器的安裝與維護實踐
1. 安裝規范
引壓管設計：水平管道取壓時，引壓管應向上傾斜10°-15°，防止氣體或雜質積聚。
焊接工藝：法蘭焊接需采用氬弧焊，焊縫高度不低于3mm，焊后需進行壓力測試（1.5倍量程）。
接地保護：模擬信號輸出型必須單獨接地，接地電阻≤4Ω。
焊接工藝：法蘭焊接需采用氬弧焊，焊縫高度不低于3mm，焊后需進行壓力測試（1.5倍量程）。
接地保護：模擬信號輸出型必須單獨接地，接地電阻≤4Ω。
2. 調試步驟
零點校準：在無壓狀態下輸入4mA電流，調整零點電位器至輸出穩定。
量程校準：施加30MPa標準壓力，調節量程電位器使輸出為20mA。
線性度測試：在0%、50%、100%量程點驗證輸出誤差是否≤0.2%FS。
量程校準：施加30MPa標準壓力，調節量程電位器使輸出為20mA。
線性度測試：在0%、50%、100%量程點驗證輸出誤差是否≤0.2%FS。
3. 故障診斷與處理
輸出波動：檢查引壓管是否泄漏，或介質中是否混入氣體。
零點漂移：高溫環境可能導致傳感器疲勞，需重新校準并加強散熱。
信號中斷：檢測電纜屏蔽層是否破損，或數字通信模塊是否故障。
零點漂移：高溫環境可能導致傳感器疲勞，需重新校準并加強散熱。
信號中斷：檢測電纜屏蔽層是否破損，或數字通信模塊是否故障。
四、行業應用案例與技術發展趨勢
1. 典型應用場景
油氣開采：井下壓力監測需承受高溫高壓（30MPa/150℃），采用鈦合金外殼與藍寶石膜片。
液壓系統：工程機械液壓缸壓力控制，要求響應時間≤10ms，過載保護≥3倍量程。
火箭推進：液氧/液氫渦輪泵出口壓力監測，需滿足極端低溫與高振動環境。
液壓系統：工程機械液壓缸壓力控制，要求響應時間≤10ms，過載保護≥3倍量程。
火箭推進：液氧/液氫渦輪泵出口壓力監測，需滿足極端低溫與高振動環境。
2. 技術創新方向
材料升級：碳化硅（SiC）基傳感器耐溫可達300℃，抗輻射能力提升，適用于核工業領域。
智能算法：集成邊緣計算芯片，實現壓力趨勢預測與異常預警。
微型化設計：通過MEMS工藝將傳感器尺寸縮小至5mm³，適用于微流控系統。
智能算法：集成邊緣計算芯片，實現壓力趨勢預測與異常預警。
微型化設計：通過MEMS工藝將傳感器尺寸縮小至5mm³，適用于微流控系統。
五、結語
30MPa壓力變送器作為高端工業監測的核心設備，其技術發展始終圍繞“高精度、高可靠、高適應”三大方向。從業者在選型時需綜合考慮量程、介質、環境等多重因素，并建立規范的安裝、調試與維護流程。隨著新材料與智能算法的突破，壓力變送器正從單一參數測量向多維度感知與自主決策進化，為工業4.0時代的智能化生產提供堅實支撐。未來，高壓傳感技術將進一步與物聯網、大數據深度融合，推動工業監測系統向更高效、更安全的方向發展。
