一、技術原理：傳感技術與智能化的深度融合

智能壓力變送器通過壓阻式或電容式傳感技術，結合微處理器（MPU）與無線通信模塊，實現壓力信號的精準捕獲、處理與傳輸，其核心原理包括以下關鍵環節：

壓阻式傳感技術的低壓適應性

在0-1MPa量程段，壓阻式傳感器采用擴散硅工藝，通過半導體材料的壓阻效應將壓力變化轉化為電阻變化。例如，某型傳感器在1MPa壓力下可實現0.05%FS的精度，響應時間低于30ms，適用于精密液壓系統壓力監測。DC24V供電設計簡化了電源適配難度，可直接接入工業控制系統的24V直流電源。

電容式傳感技術的穩定性優勢

電容式傳感器通過極板間距變化感知壓力，在1MPa量程下具有更高的抗干擾能力與溫度穩定性。其信號處理電路采用差分放大與數字濾波技術，可有效抑制管道振動或流體沖擊帶來的噪聲干擾。例如，在半導體制造設備中，電容式變送器通過特殊膜片設計與溫度補償算法，在1MPa壓力下仍能保持0.02%FS的精度。

智能模塊的集成與創新

傳感器內置微處理器（MPU），支持4-20mA模擬信號輸出與RS485/Modbus-RTU數字信號輸出，同時集成無線通信模塊（如LoRa、NB-IoT），實現遠程監控與組網。例如，某型傳感器通過LoRa無線傳輸，誤碼率低于0.01%，可實時上傳壓力數據至云平臺。

二、結構設計：功能集成與耐壓的平衡設計

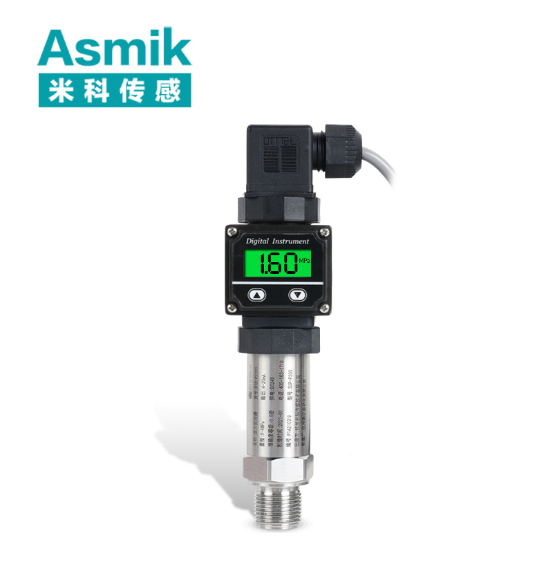

智能壓力變送器的結構設計圍繞M12×1.5或G1/4A螺紋接口展開，核心組件包括：

膜片與測量室

• 膜片材料：采用316L不銹鋼或哈氏合金，厚度控制在0.05-0.15mm之間，既能承受1MPa壓力變形，又能保持納米級精度。例如，在精密機床液壓系統中，316L不銹鋼膜片可耐受1MPa壓力與長期微振動沖擊。
• 測量室設計：正負壓室通過螺紋與管道連接，內部填充高純度硅油作為傳壓介質，避免介質直接接觸傳感器元件。例如，在醫藥生產中，硅油填充可有效抵抗蒸汽與腐蝕性液體侵蝕。

外殼與防護等級

• 外殼材料：采用鋁合金或不銹鋼，表面經陽極氧化或噴砂處理，具備IP67防護等級，可抵御粉塵與短時間浸水。例如，在戶外精密儀器安裝場景中，不銹鋼外殼可耐受鹽霧腐蝕與紫外線老化。
• 智能模塊防護：顯示屏與無線通信模塊采用防水灌封技術，確保在潮濕環境中穩定工作。例如，某型傳感器在露天的環境監測站中，顯示屏仍能清晰顯示壓力數據。

電氣接口與抗干擾設計

• 電氣接口：配置M12×1.5航空插頭，支持快速插拔與屏蔽電纜接入，防止電磁干擾。例如，在高壓實驗室中，屏蔽設計可有效抑制高頻噪聲干擾。
• 抗振動設計：內置橡膠減震墊或彈簧減震結構，可吸收10-2000Hz范圍內的微振動能量，避免傳感器零點漂移。例如，在航空發動機測試平臺中，減震設計可提升測量穩定性。

三、性能參數：1MPa量程下的精準與智能

智能壓力變送器的性能參數直接決定其應用場景的適配性，核心指標包括：

量程與精度

• 量程范圍：標準量程為0-1MPa，支持量程比（Rangeability）達10:1，可通過配置軟件擴展至0-0.1MPa或0-2MPa。
• 精度等級：典型精度為0.05%FS，部分高端型號通過激光修調技術可實現0.02%FS的精度，滿足計量級應用需求。

環境適應性

• 溫度范圍：工作溫度-20℃-85℃，存儲溫度-40℃-120℃，部分型號配置主動冷卻模塊，可擴展至-50℃-150℃。
• 濕度耐受：相對濕度0-95%RH無凝結，適用于高濕環境如熱帶地區或蒸汽管道附近。

動態響應與過載保護

• 響應時間：典型響應時間＜50ms，部分快速響應型號可實現＜10ms的響應，適用于動態壓力測量場景如液壓閥快速啟閉壓力突變監測。
• 過載能力：短期過載壓力可達量程的3倍（如3MPa），長期過載壓力為量程的1.5倍，內置安全閥可防止膜片破裂。

智能功能

• 自診斷功能：可實時監測傳感器狀態，包括膜片污染、電路故障、通信異常等，并通過LED指示燈或無線信號報警。
• 遠程配置：支持通過手機APP或上位機軟件遠程調整量程、零點、通信參數等，減少現場維護成本。

四、典型應用場景：低壓數字測控的精細化實踐

智能壓力變送器憑借其數字顯示、無線通信及自診斷功能，廣泛應用于以下場景：

工業自動化與遠程監控

在數控機床、工業機器人等設備中，傳感器監測液壓系統壓力，聯動泵速與閥門調節實現微米級精度控制。例如，某精密加工企業通過部署該型傳感器，年產品合格率從95%提升至99%，設備停機時間減少70%。

智能建筑與環境監測

在中央空調冷凍水系統、給水管網中，傳感器實時采集壓力數據并上傳至云平臺，聯動水泵實現變頻調節。例如，某商業綜合體通過部署該型傳感器，年節電量達30萬kWh，設備故障率下降40%。

醫藥與食品行業潔凈控制

在醫藥發酵罐、食品加工管道中，傳感器監測無菌環境壓力，聯動閥門與泵速調節確保生產流程合規。例如，某藥企通過部署該型傳感器，年污染事故率從2%降至0.5%，產品合規率提升至99.9%。

能源管理與節能優化

在火力發電廠鍋爐、城市供水管網中，傳感器監測主蒸汽壓力與管道壓力，聯動燃料供給與水泵調節實現高效運行。例如，某電廠通過部署該型傳感器，年煤耗降低6萬噸，碳排放減少12萬噸。

五、選型與維護：從需求到方案的全流程管理

選型決策的關鍵因素

• 介質特性：針對高純度介質（如醫藥液體）選擇316L不銹鋼膜片；針對含微顆粒介質（如食品漿料）選擇小口徑過濾網與自清潔設計。
• 環境條件：在潔凈室環境中選擇IP67防護等級；在戶外場景中選擇不銹鋼外殼與防曬設計。
• 智能功能需求：需要遠程監控時優先選擇帶無線通信模塊的型號；需要自診斷功能時選擇集成微處理器的型號。

安裝與維護規范

• 安裝位置：優先安裝于管道直線段且無閥門、彎頭的區域，與泵出口距離需大于5倍管徑，避免湍流干擾。例如，在精密液壓系統安裝時，傳感器應安裝在泵后直管段，防止壓力波動影響測量。
• 校準周期：每季度進行一次零點與量程校準，使用高精度標準壓力源（如活塞式壓力計）驗證線性度；在潔凈介質場景中，需縮短至月度校準。
• 故障排查：出現信號異常時，優先檢查航空插頭連接點與密封件完整性，必要時更換微型O型圈；若傳感器受微振動干擾，需調整減震模塊參數。

智能壓力變送器作為低壓數字測控領域的核心設備，其技術演進始終圍繞精度提升、環境適應性及智能化發展。從工業自動化的微米級控制到智能建筑的遠程監控，從醫藥生產的潔凈控制到能源管理的高效調節，該型傳感器以可靠的性能與廣泛的應用場景，持續推動著低壓數字測控技術的進步。未來，隨著物聯網與人工智能技術的融合，智能壓力變送器將進一步實現自診斷、自校正與預測性維護，為低壓工業場景提供更堅實的支撐。
